Πώς κατασκευάζονται οι τροχοί σιδηροδρόμων;

1. Η Μεταμόρφωση από Ατσάλινο Billet σε Τροχό Σιδηροδρόμων

Η γέννηση ενός τροχού σιδηροδρόμων ξεκινά με ένα ειδικά επιλεγμένο ατσάλι για τροχούς. Από τη θέρμανση σε υψηλή θερμοκρασία έως την τελική μηχανική κατεργασία ακριβείας, κάθε στάδιο κατασκευής επηρεάζει άμεσα την ασφάλεια, την αντοχή στη φθορά και τη διάρκεια ζωής του τροχού.

Θέρμανση και Σφυρηλάτηση

Το ατσάλι θερμαίνεται πρώτα σε θερμοκρασία κατάλληλη για πλαστική παραμόρφωση. Στη συνέχεια, εισέρχεται σε εξοπλισμό σφυρηλάτησης μεγάλης κλίμακας, όπου η ισχυρή πίεση διαμορφώνει σταδιακά τη ράβδο στο βασικό προφίλ ενός τροχού σιδηροδρόμων.

Η σφυρηλάτηση όχι μόνο αλλάζει το σχήμα του χάλυβα, αλλά βοηθά επίσης στη βελτίωση της εσωτερικής δομής και των μηχανικών ιδιοτήτων του, παρέχοντας μια σταθερή βάση για μετέπειτα κατεργασία και θερμική επεξεργασία.

Κύλιση Τροχού

Μετά την αρχική σφυρηλάτηση, το ακατέργαστο τεμάχιο τροχού υφίσταται τη διαδικασία έλασης.

Κατά τη διάρκεια της κύλισης, μεγάλοι κύλινδροι διαμορφώνουν συνεχώς το κενό καυτό τροχό, διαμορφώνοντας σταδιακά βασικές περιοχές όπως το χείλος, ο ιστός και η πλήμνη στις σχεδιασμένες τους διαστάσεις. Η θερμοκρασία, οι διαστάσεις και οι συνθήκες διαμόρφωσης πρέπει να ελέγχονται προσεκτικά για να διασφαλίζεται σταθερή γεωμετρία και εσωτερική ποιότητα.

Κατεργασία με θερμοκρασία

Ο σχηματισμένος τροχός υφίσταται διεργασίες θερμικής επεξεργασίας όπως σβήσιμο και σκλήρυνση.

Η σωστή θερμική επεξεργασία βελτιώνει τη δομή του υλικού και τις μηχανικές ιδιότητες του τροχού, ενώ παρέχει στο χείλος την απαιτούμενη αντοχή, σκληρότητα και αντοχή στη φθορά. Η σκλήρυνση βοηθά επίσης στη μείωση των εσωτερικών τάσεων που δημιουργούνται κατά τη διάρκεια της σβέσης, επιτρέποντας στον τροχό να διατηρεί σταθερή απόδοση κατά τη μακροχρόνια συντήρηση.

2. Έλεγχος ακριβείας που δεν μπορείτε να δείτε

Οι τροχοί σιδηροδρόμων μπορεί να φαίνονται σχετικά απλοί, αλλά κάθε διάσταση και προφίλ υπόκειται σε αυστηρό έλεγχο.

Όταν ένας τροχός περιστρέφεται με υψηλή ταχύτητα ενώ μεταφέρει συνεχώς το φορτίο του οχήματος, οι αποκλίσεις διαστάσεων, τα γεωμετρικά σφάλματα ή τα ελαττώματα επιφάνειας μπορεί να επηρεάσουν την κατάσταση επαφής τροχού-ράγας και την απόδοση του οχήματος.

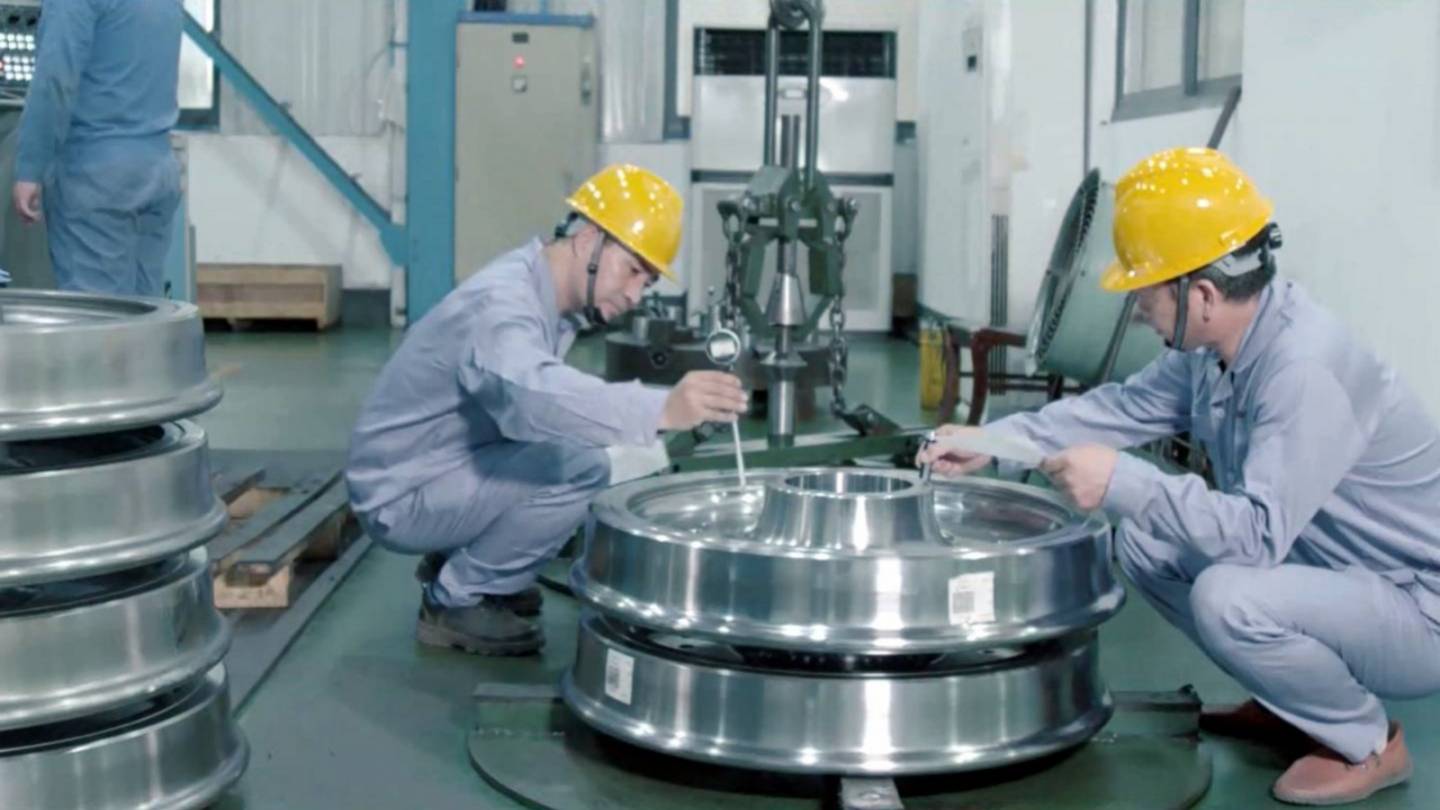

Διαστατική και Γεωμετρική Ακρίβεια

Κατά τη μηχανική κατεργασία, κρίσιμες παράμετροι όπως η διάμετρος του τροχού, το πλάτος της ζάντας, οι διαστάσεις της πλήμνης, το προφίλ του πέλματος και οι διαστάσεις της φλάντζας πρέπει να ελέγχονται με ακρίβεια.

Ταυτόχρονα, πρέπει επίσης να ελέγχονται παράμετροι όπως η στρογγυλότητα, η ακτινική διαρροή, η αξονική διαρροή και η ομοκεντρικότητα για να διασφαλιστεί η σταθερή περιστροφή του τροχού.

Πέλμα και φλάντζα

Το πέλμα είναι μια κρίσιμη περιοχή που έρχεται σε άμεση επαφή με τη ράγα. Ο σχεδιασμός του προφίλ και η ακρίβεια μηχανικής κατεργασίας επηρεάζουν άμεσα την επαφή τροχού-ράγας.

Ένα σωστά σχεδιασμένο προφίλ πέλματος βοηθά στη διατήρηση της σταθερότητας στο τρέξιμο και στον έλεγχο της περιττής φθοράς. Η φλάντζα παίζει σημαντικό ρόλο καθοδήγησης και πρέπει να πληροί τις απαιτήσεις διαστάσεων και προφίλ που καθορίζονται από τα ισχύοντα πρότυπα.

Δυναμική ισορροπία και σταθερότητα περιστροφής

Για τα σιδηροδρομικά οχήματα που λειτουργούν με υψηλές ταχύτητες, η κατανομή της μάζας εντός του τροχού είναι επίσης σημαντική.

Η κατεργασία ακριβείας και οι κατάλληλες διαδικασίες ζυγοστάθμισης μπορούν να μειώσουν τις επιπτώσεις της περιστροφικής ανισορροπίας, βοηθώντας τον τροχό να λειτουργεί πιο ομαλά και μειώνοντας τους κραδασμούς και την αλληλεπίδραση τροχού-ράγας.

3. Κάθε μικρή βελτίωση μπορεί να επηρεάσει την απόδοση του τροχού

Η ακρίβεια κατασκευής σιδηροδρομικών τροχών δεν αφορά απλώς την ακρίβεια των διαστάσεων.

Από την επιλογή υλικού, τη σφυρηλάτηση και την έλαση έως τη θερμική επεξεργασία, τη μηχανική κατεργασία και την τελική επιθεώρηση, κάθε στάδιο κατασκευής συμβάλλει στην τελική απόδοση του τροχού.

Πιο συνεπείς ιδιότητες υλικού

Οι κατάλληλες διαδικασίες σφυρηλάτησης και θερμικής επεξεργασίας βοηθούν στην επίτευξη ομοιόμορφης και σταθερής δομής υλικού, ενώ παράλληλα επιτρέπουν στον τροχό να πληροί τα ισχύοντα πρότυπα για αντοχή, σκληρότητα, σκληρότητα και αντοχή στην κόπωση.

Πιο αξιόπιστη επαφή τροχού-ράγας

Τα ακριβή προφίλ πέλματος και φλάντζας βοηθούν στη διατήρηση της σωστής αντιστοίχισης τροχού-ράγας, συμβάλλοντας στον έλεγχο της φθοράς, της καταπόνησης επαφής και των κραδασμών κατά τη λειτουργία.

Μεγαλύτερη διάρκεια ζωής

Υλικά υψηλής ποιότητας, κατάλληλη θερμική επεξεργασία, ακριβής έλεγχος διαστάσεων και αυστηρή επιθεώρηση ποιότητας συνεργάζονται για τον προσδιορισμό της συνολικής απόδοσης σέρβις των τροχών σιδηροδρόμων.

Επομένως, κάθε λεπτομέρεια στην κατασκευή τροχών έχει σημασία. Από ένα ατσάλι μέχρι έναν τελικό τροχό, απαιτούνται πολλαπλές διαδικασίες κατασκευής και αυστηρές επιθεωρήσεις για να μπορέσει να γίνει ένα κρίσιμο εξάρτημα σιδηροδρόμων ικανό να αντέχει σε λειτουργία υψηλής ταχύτητας, βαριά φορτία και απαιτητικές συνθήκες εξυπηρέτησης.

Από το Steel Billet έως τον Railway Wheel, η ακρίβεια έχει σημασία σε κάθε στάδιο

Μια χαλύβδινη ράβδος υποβάλλεται σε θέρμανση, σφυρηλάτηση, έλαση, θερμική επεξεργασία, μηχανική κατεργασία και έλεγχο ποιότητας πριν μετατραπεί σε τροχό σιδηροδρόμου υψηλής ακρίβειας.

Μεταφέρει περισσότερο από το βάρος ενός τρένου—διαδραματίζει επίσης σημαντικό ρόλο στην ασφάλεια, τη σταθερότητα και την αξιοπιστία των σιδηροδρομικών λειτουργιών.

Κάθε ακριβής έλεγχος αποτελεί δέσμευση για ασφαλέστερη λειτουργία των σιδηροδρόμων.
