Πώς στρίβουν τα τρένα χωρίς τιμόνι; Επεξήγηση του σχεδίου τροχών και τροχών σιδηροδρόμων

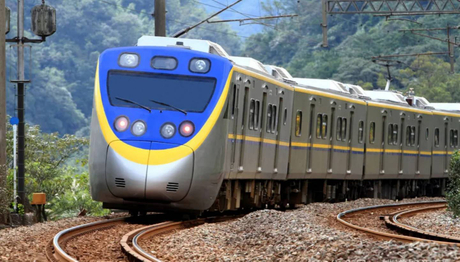

Όταν παρακολουθούν ένα τρένο να περνά ομαλά μέσα από μια καμπύλη με υψηλή ταχύτητα, πολλοί άνθρωποι αναρωτιούνται: πώς μπορεί ένα τρένο να στρίψει χωρίς τιμόνι;

Στην πραγματικότητα, τα τρένα βασίζονται στον ειδικό σχεδιασμό των πέλματος των τροχών σιδηροδρόμων και στην πολύπλοκη αλληλεπίδραση μεταξύ τροχών και σιδηροτροχιών για να διαπραγματεύονται τις καμπύλες με ασφάλεια και ομαλά. Αυτή είναι μια από τις θεμελιώδεις αρχές μηχανικής πίσω από τα σύγχρονα σιδηροδρομικά συστήματα.

Γιατί οι σιδηροδρομικοί τροχοί μπορούν να 'κατευθύνουν' αυτόματα;

Σε αντίθεση με τα ελαστικά αυτοκινήτων, οι σύγχρονοι τροχοί σιδηροδρόμων — συμπεριλαμβανομένων των τροχών ατμομηχανής, των τροχών επιβατικών αυτοκινήτων, των τροχών εμπορευματικών τρένων και των τροχών του μετρό — δεν είναι απλά κυλινδρικά σχήματα. Αντίθετα, χρησιμοποιούν ειδικά σχεδιασμένα κωνικά ή ανθεκτικά στη φθορά προφίλ πέλματος τροχού.

Όταν ένα σετ τροχών εισέρχεται σε μια καμπύλη, το σετ τροχών μετατοπίζεται ελαφρώς προς τα πλάγια σε σχέση με τις ράγες:

• Ο εξωτερικός τροχός έρχεται σε επαφή με τη ράγα σε μια θέση με μεγαλύτερη ακτίνα κύλισης.

• Ο εσωτερικός τροχός έρχεται σε επαφή με τη ράγα σε μια θέση με μικρότερη ακτίνα κύλισης.

Επειδή και οι δύο τροχοί είναι άκαμπτα στερεωμένοι στον ίδιο άξονα σε μια άκαμπτη διαμόρφωση τροχών, περιστρέφονται πάντα με την ίδια γωνιακή ταχύτητα.

Ως αποτέλεσμα:

• Ο εξωτερικός τροχός διανύει φυσικά μεγαλύτερη απόσταση κύλισης.

• Ο εσωτερικός τροχός διανύει μικρότερη απόσταση κύλισης.

Αυτή η διαφορά ακτίνας κύλισης αντισταθμίζει αυτόματα τη διαφορά διαδρομής μεταξύ των εσωτερικών και εξωτερικών σιδηροτροχιών, επιτρέποντας στο τρένο να περνάει ομαλά τις καμπύλες χωρίς μηχανισμό διεύθυνσης.

Πώς ο διαμήκης ερπυσμός βοηθά τα τρένα να διαπραγματεύονται τις καμπύλες;

Σε στενές καμπύλες, η διαφορά ακτίνας κύλισης από μόνη της μπορεί να μην αντισταθμίσει πλήρως τη διαφορά απόστασης μεταξύ της εσωτερικής και της εξωτερικής ράγας.

Σε αυτό το σημείο, εμφανίζεται ένα φαινόμενο που ονομάζεται διαμήκης ερπυσμός μεταξύ τροχού και σιδηροτροχιάς.

Ο διαμήκης ερπυσμός αναφέρεται στη μικροσκοπική σχετική ολίσθηση μέσα στο έμπλαστρο επαφής τροχού-σιδηροτροχιάς. Αν και η κίνηση είναι εξαιρετικά μικρή, βοηθά στην ανακατανομή των εφαπτομενικών δυνάμεων μεταξύ του τροχού και της σιδηροτροχιάς, επιτρέποντας στον εξωτερικό τροχό να ταξιδέψει ελαφρώς μακρύτερα.

Ο διαμήκης ερπυσμός βοηθά:

• Μειώστε τη φθορά της φλάντζας του τροχού.

• Ελαχιστοποίηση του αντίκτυπου τροχού-σιδηροτροχιάς.

• Βελτίωση της απόδοσης διαπραγμάτευσης καμπύλης.

• Βελτιώστε τη σταθερότητα στο τρέξιμο.

• Επεκτείνετε τη διάρκεια ζωής των τροχών και των σιδηροτροχιών.

Επομένως, ο ερπυσμός τροχού-σιδηροτροχιάς είναι ένας άλλος σημαντικός μηχανισμός που επιτρέπει στα σιδηροδρομικά οχήματα να λειτουργούν ομαλά στις καμπύλες.

Ποια είναι η διαφορά μεταξύ άκαμπτων τροχών και ανεξάρτητων τροχών;

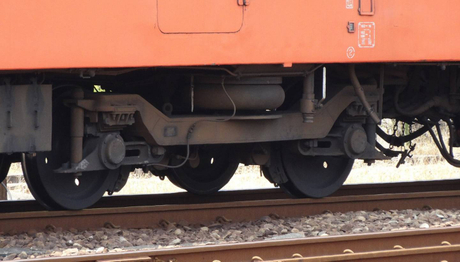

Οι δομές σιδηροδρομικών τροχών διακρίνονται κυρίως σε άκαμπτες τροχοφόρους και ανεξάρτητους τροχούς.

Άκαμπτο σετ τροχών

Ένα άκαμπτο σετ τροχών αποτελείται από δύο τροχούς που εφαρμόζονται σταθερά στον ίδιο άξονα, αναγκάζοντας και τους δύο τροχούς να περιστρέφονται ταυτόχρονα.

Αυτή η δομή προσφέρει πολλά πλεονεκτήματα:

• Εξαιρετική απόδοση καθοδήγησης.

• Σταθερότητα υψηλής ταχύτητας.

• Ισχυρή φέρουσα ικανότητα.

• Αξιόπιστη λειτουργική ασφάλεια.

Για το λόγο αυτό, τα άκαμπτα σετ τροχών χρησιμοποιούνται ευρέως σε:

• τρένα υψηλής ταχύτητας.

• Εμπορευματικά βαγόνια;

• Πούλμαν επιβατών;

• Οχήματα μετρό;

• Σιδηροδρομικά συστήματα βαρέων αποστάσεων.

Ανεξάρτητο σετ τροχών

Ένα ανεξάρτητο σετ τροχών επιτρέπει στον αριστερό και τον δεξιό τροχό να περιστρέφονται ανεξάρτητα.

Αν και αυτή η δομή μπορεί φυσικά να προσαρμοστεί στις διαφορές διαδρομής καμπύλης, η ασθενέστερη ικανότητα καθοδήγησής της την καθιστά πιο ευαίσθητη στην κυνηγετική ταλάντωση, γεγονός που περιορίζει την εφαρμογή της σε σιδηροδρομικά οχήματα υψηλής ταχύτητας.

Σήμερα, οι ανεξάρτητοι τροχοί χρησιμοποιούνται κυρίως σε:

• Τραμ χαμηλού ορόφου.

• Μερικά ελαφρά σιδηροδρομικά οχήματα.

• Συστήματα αστικών συγκοινωνιών.

Γιατί είναι τόσο σημαντικός ο σχεδιασμός του πέλματος του τροχού σιδηροδρόμου;

Η ακρίβεια των προφίλ πέλματος των τροχών σιδηροδρόμων επηρεάζει άμεσα την απόδοση της αμαξοστοιχίας και τη λειτουργική ασφάλεια.

Ένα σωστά σχεδιασμένο πέλμα τροχού μπορεί:

• Βελτίωση της ικανότητας διαπραγμάτευσης καμπύλης.

• Μειώστε τη φθορά των τροχών και των σιδηροτροχιών.

• Ελαχιστοποίηση του θορύβου και των κραδασμών.

• Βελτιώστε τη σταθερότητα σε υψηλή ταχύτητα.

• Χαμηλότερος κίνδυνος εκτροχιασμού.

• Παρατείνετε τη διάρκεια ζωής του τροχού.

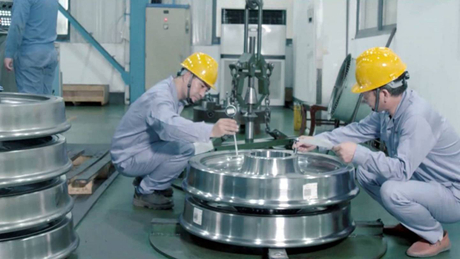

Ως αποτέλεσμα, η κατασκευή σιδηροδρομικών τροχών απαιτεί εξαιρετικά υψηλά πρότυπα στην ακρίβεια κατεργασίας του πέλματος, στις διαδικασίες θερμικής επεξεργασίας και στην ακρίβεια συναρμολόγησης τροχών.

MTJ Professional Railway Wheel and Wheelset Manufacturing

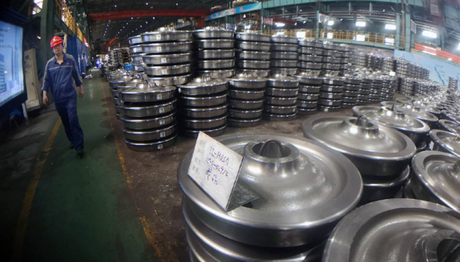

Ως επαγγελματίας κατασκευαστής σιδηροδρομικών τροχών, η MTJ ειδικεύεται στην έρευνα, ανάπτυξη και παραγωγή τροχών, αξόνων, ελαστικών τροχών και σετ τροχών σιδηροδρόμων.

Τα προϊόντα MTJ χρησιμοποιούνται ευρέως σε:

• Σιδηρόδρομοι υψηλής ταχύτητας.

• Σιδηρόδρομοι βαρέων αποστάσεων.

• Συστήματα αστικών σιδηροδρομικών μεταφορών;

• Οχήματα μετρό;

• Ατμομηχανές;

• Εμπορευματικά βαγόνια.

Η MTJ μπορεί να παρέχει:

• Συμπαγείς σφυρηλατημένοι τροχοί σιδηροδρόμων.

• Ελαστικοί τροχοί;

• Σιδηροδρομικοί άξονες;

• Ολοκληρωμένα σετ τροχών.

• Ελαστικά τροχών σιδηροδρόμων.

Όλα τα προϊόντα κατασκευάζονται σύμφωνα με τα διεθνή πρότυπα για να διασφαλίσουν εξαιρετική απόδοση διαπραγμάτευσης καμπυλών, σταθερότητα λειτουργίας και μεγάλη διάρκεια ζωής.

Σύναψη

Αν και τα τρένα δεν έχουν τιμόνι, μπορούν ακόμα να διαπραγματεύονται τις καμπύλες με ασφάλεια και ομαλά μέσω των συνδυασμένων επιπτώσεων του κωνικού σχεδιασμού του πέλματος των τροχών, των άκαμπτων δομών του σετ τροχών και του διαμήκους ερπυσμού τροχού-σιδηροτροχιάς.

Αυτή η κομψή αρχή μηχανικής παραμένει ένα από τα πιο σημαντικά θεμέλια των σύγχρονων σιδηροδρομικών μεταφορών.
